全国咨询电话：400-026-9309

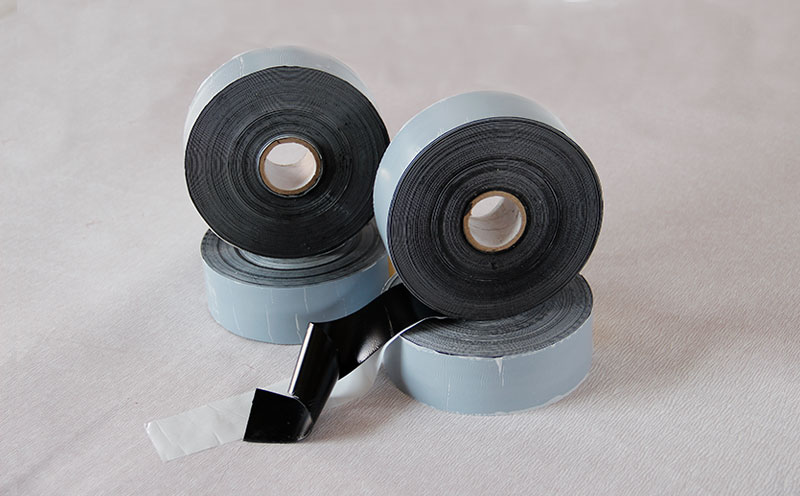

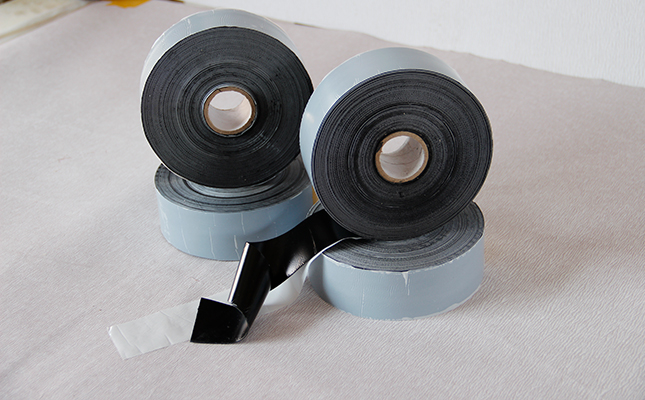

三层结构聚乙烯防腐胶带，又名：聚乙烯双面胶防腐带，产品名称来原于国外3-PLY TAPE英文直译。
三层结构聚乙烯防腐胶，是2004我公司应国外客户要求，在传统聚乙烯冷缠胶带基础上，依据欧洲EN 12068技术标准，自行研制、开发、生产的一种新型聚乙烯冷缠带。三层结构聚乙防腐胶带的成型结构为两面都带有无溶剂丁基橡胶胶层，中间是聚乙烯糙毛压延膜。是通过双机热涂敷工艺后复离型膜制成。在国外广泛应用于石油、天然气、化工等行业和城市建设中的给排水、煤气埋地钢质管道的外壁防腐蚀，做内带（防腐带）与底漆配合使用，外需缠绕保护带。近几年在国内上述行业工程项目中也有采用。
聚乙烯双面胶防腐带，已经检测认定，各项指标优异，大大高于SY/T0414-2017标准要求。多年的专业技术和能力，使得我司成为国内外广大用户所认可的三层结构聚乙防腐胶带生产厂家。
项 目 | T 4762-30 | T 4810-32 | T 4100-40 | T 4110-43 |
总厚度 | 0.762mm | 0.830mm | 1.00mm | 1.10mm |
胶层厚度(外) | 0.251mm | 0.160mm | 0.25mm | 0.41mm |
胶层厚度(内) | 0.251mm | 0.360mm | 0.50mm | 0.50mm |
基材厚度 | 0.250mm | 0.310mm | 0.25mm | 0.19mm |
拉伸强度 | 64.5 N/cm | 72 N/cm | 71 N/cm | 70 N/cm |
伸长率 | 510% | 570% | 550% | 530% |
剪切强度 | 0.054 N/mm2 | 0.060 N/mm2 | 0.060 N/mm2 | 0.060 N/mm2 |
对底漆刚的剥离强度在180 º | ||||
在23 ºC | 28 N/cm | 28 N/cm | 28 N/cm | 28 N/cm |
在50 ºC | 3.7 N/cm | 3.7 N/cm | 3.7 N/cm | 3.7 N/cm |
外层对内层的剥离强度180 º | ||||
在23 ºC | 36 N/cm | 45 N/cm | 50 N/cm | 55 N/cm |
在 50 ºC | 4.8 N/cm | 6.0 N/cm | 6.6 N/cm | 8.5 N/cm |
吸水率 | 0.06% | 0.05% | 0.05% | 0.05% |
水蒸气透过率 | 0.13g/m2·24h | 0.075g/m2·24h | 0.075 g/m2·24h | 0.075g/m2·24h |
绝缘电阻 | 1012 Mohm | 1010 Mohm | 1012Mohm | 1014Mohm |
绝缘强度 | 41 KV/mm | 43 KV/mm | 43 KV/mm | 45 KV/mm |
抗冲击性 | 15.3N·m | 15.5N·m | 15.3N·m | 15.5N·m |
适用温度 | -34 ～ +85 ºC | |||
a. 颜色：黑色
b. 胶带宽度：50~300mm
c. 胶卷长度：15~120m
d. 卷芯尺寸：38mm、76mm 纸芯或其他硬质塑料卷芯
e. 包装：纸箱m2
a. 结构独特，胶层均匀，大流动性，可自融修复
b. 中间层与两面胶层粘结力大，不脱胶、不分层
c. 阴极剥离小，增加密封性，降低水蒸气渗透
d. 绝缘性高，电阻强，耐电压击穿
1、对管道表面进行除锈、除焊渣、除毛刺，清油污、清杂物，并保持清洁干燥。符合GB/T 8923要求，手工除锈应达到St3级，机械除锈应达到Sa2.5级。
2、底漆手工或机械涂刷，确保均匀，无漏涂。
3、底漆3～5分钟表干后即可缠带，缠绕聚乙烯双面胶防腐内带应符合工程设计防腐层等级及结构要求。
4、选用我公司生产的配套底漆P19。
5、施工温度：-5～+50℃；禁止雨、雪、雾天湿度＞85%情况下和风沙较大环境下露天施工。
1、防暴晒、防雨淋、防冻保温、防止压坏变形。
2、在运输或存储中受到-5℃以下暴冻时，需在20℃左右存放48小时，方可使用
3、应在阴凉，温度5～30℃，相对湿度＜75%的库房中存放，并远离热源与明火。
4、保质期限12个月。
版权所有：山东全民塑胶有限公司
备案号：鲁ICP备09078405号-7
鲁公网安备 37052102000191号
网站建设：东营远见网络
版权所有：山东全民塑胶有限公司
